¡Hola, curiosos!
Bienvenidos a miradapropia. Hoy nos metemos en uno de los trucos más bonitos de Antoni Gaudí: cómo dibujó y construyó curvas imposibles usando únicamente líneas rectas. La idea que hay detrás de casi toda la Sagrada Familia tiene nombre —superficie reglada— y, una vez la entiendes, ves la geometría de Gaudí con otros ojos.
¿Qué es una superficie reglada?
Una superficie reglada es cualquier superficie que puedes generar moviendo una sola recta por el espacio. Coges una línea, la desplazas siguiendo una regla, y el rastro que deja es la superficie.
El resultado tiene una propiedad preciosa: es curva por fuera, pero recta por dentro. Y eso, para construir, lo cambia todo, porque una recta es lo más fácil del mundo de medir, cortar y montar. Gaudí no tenía ordenadores: tenía cuerdas, listones y reglas. Las superficies regladas eran su forma de construir lo imposible con lo más simple.
La escalera de caracol
El ejemplo más reconocible es la escalera de caracol de la Sagrada Familia, ese caparazón de nautilus que has visto mil veces en fotos. Pues es exactamente lo anterior: una recta que sube girando.
Coges el peldaño —una línea recta— y lo vas rotando y elevando un poco en cada paso. Ese movimiento genera un helicoide. Gaudí no dibujó la curva: dibujó la recta y dejó que el giro hiciera el resto. Un helicoide que, literalmente, se camina.
El paraboloide hiperbólico
Subimos un nivel con el paraboloide hiperbólico. Si te suena a chino, quédate con su apodo: la silla de montar. Sube por dos esquinas y baja por las otras dos.
Lo interesante es cómo nace: una familia de rectas lo barre de lado a lado, y una segunda familia lo cruza en la otra dirección. Dos juegos de líneas rectas, y entre ellos queda tejida toda la superficie curva. Por eso los albañiles podían encofrarla con listones derechos.
Y además aguanta sola: en una dirección se forma un arco que baja la carga a compresión, y en la perpendicular la curva trabaja al revés, a tracción, como un cable. Las mismas rectas que dibujan la forma son las que la sostienen.
Las bóvedas de la nave
Eso lo puso Gaudí en las bóvedas de la nave: superficies alabeadas que parecen imposibles de replantear y que en realidad son paraboloides hiperbólicos, rectas que se cruzan en el aire.
Donde tú ves una bóveda ondulada y carísima, el cantero veía dos juegos de líneas rectas que sabía marcar con un cordel. La cubierta entera es superficie reglada: compleja de imaginar, sencilla de construir. Esa es la firma de Gaudí.

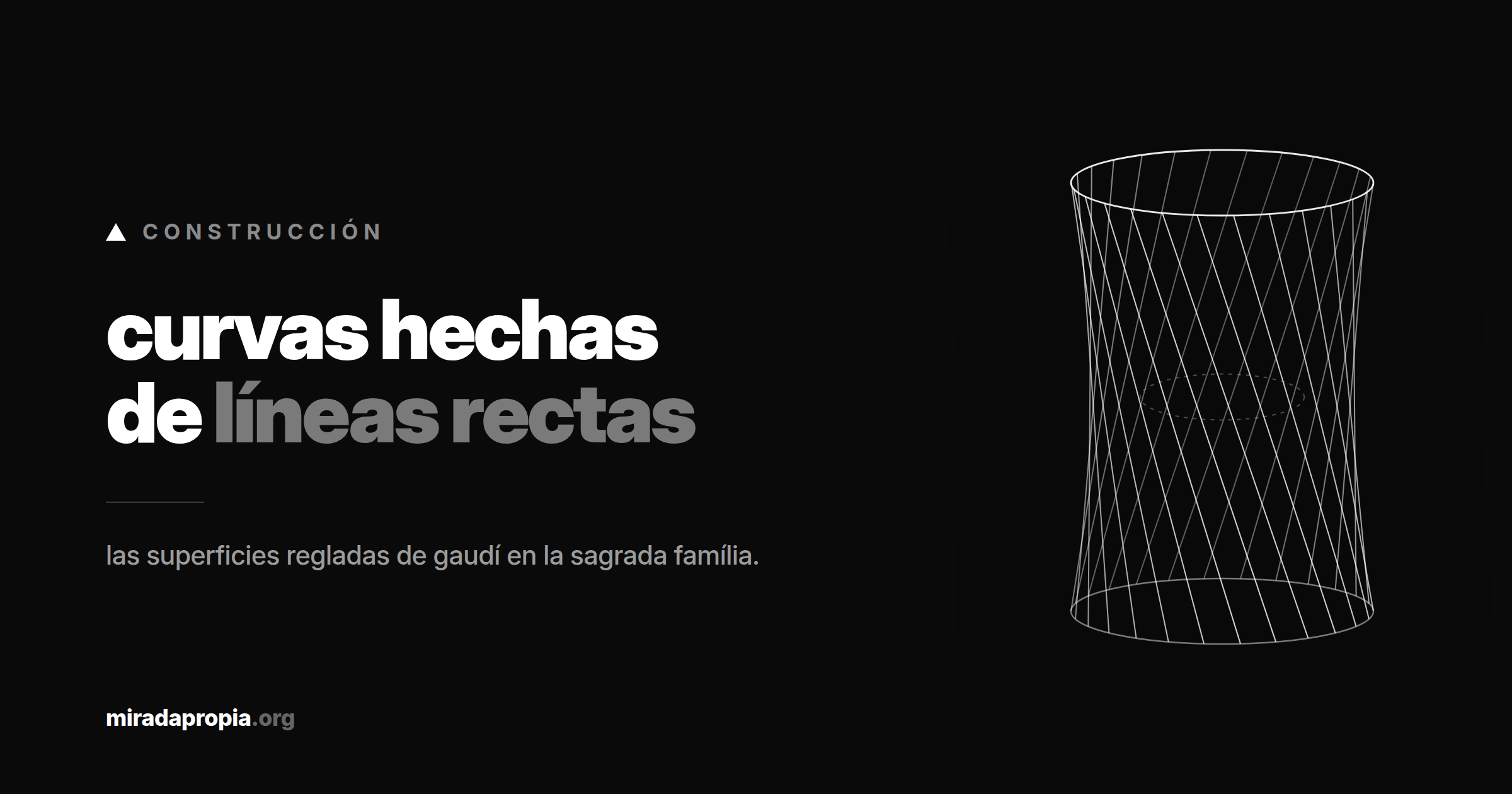

El hiperboloide de una hoja
Y llegamos a la estrella, el hiperboloide de una hoja. Volvemos a las barras verticales del principio: giras la tapa y la pared recta se estrangula en el centro y se abre arriba y abajo. Una cintura curva, otra vez, hecha solo de rectas.
Si añades la familia de rectas que gira al otro lado, las dos se entrelazan en una red que se sostiene sola. Estructuralmente es lo mismo que el paraboloide pero en vertical: una familia comprime, la otra tracciona, y casi no hay flexión. Por eso una malla tan fina aguanta tanto. La geometría es la estructura.
El bosque de columnas
Cuando juntas todo lo anterior dentro de un edificio, aparece el bosque de columnas de la Sagrada Familia. Columnas que se ramifican como árboles para repartir la carga, y entre ellas bóvedas-lucernario hiperbólicas: hiperboloides que se abren al cielo y dejan caer la luz por el centro.
Esos puntos que brillan son geometría dejando entrar el sol. Geometría que es, a la vez, luz y estructura. Belleza que no se le añadió encima: salió de cómo está construido.
Por qué Gaudí
Entonces, ¿por qué Gaudí se obsesionó con estas superficies? No era capricho estético. Sin ordenadores ni software, necesitaba formas que se pudiesen replantear y encofrar con medios rectos, y la recta es la herramienta más antigua que existe: una cuerda, un listón, una regla.
Resúmelo así: hiperboloides para traer la luz, paraboloides para resolver las bóvedas. Toda esa complejidad, apoyada en líneas rectas.
Si te interesa cómo calculaba Gaudí sus estructuras casi sin papel, lo cuento en 5 estructuras geniales de Antoni Gaudí. Y si quieres ver todo esto en su sitio, date una vuelta por la Sagrada Familia.
La próxima vez que veas una de estas formas, ya sabes el secreto: piensa en rectas, construye curvas.
¿Cuál de estas superficies te ha sorprendido más? Cuéntamelo en los comentarios.
¡Hasta la próxima!
El paraboloide es uno de los cinco recursos con los que gaudí calculaba casi sin papel; los otros cuatro están en 5 estructuras geniales de antoni gaudí. Y como la geometría explica cómo se dibuja pero no cómo baja el peso, ese recorrido lo tienes en estructura básica. Para comprobar con números el forjado (losa) o el soporte que acabes dibujando, el comprobador está en estructuras-elu.miradapropia.org.
